Bomag BW 216 D-40

Общие характеристики и назначение

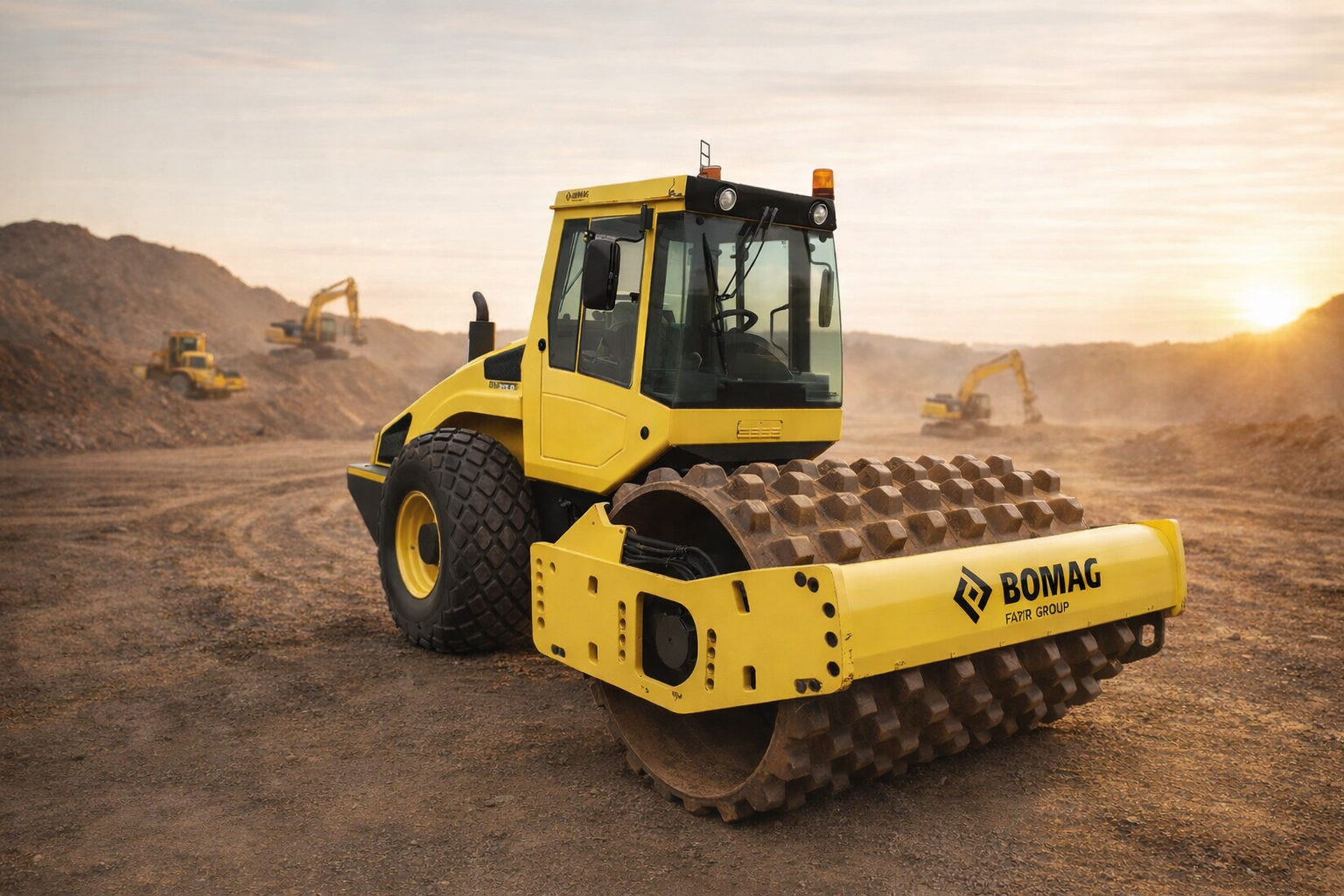

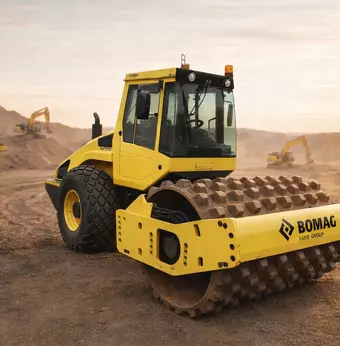

Bomag BW 216 D‑40 — грунтовый виброкаток с кулачковым вальцем, созданный для высокоэффективного уплотнения различных типов грунтов. Машина сочетает надёжность конструкции, продуманную эргономику и современные технологии уплотнения — она востребована на масштабных строительных и инфраструктурных проектах.

Основное назначение

Каток предназначен для уплотнения:

• песчаных и гравийных оснований;
• измельчённой породы;
• полусвязных грунтов;
• обводнённых грунтов (благодаря кулачкам, которые «прокалывают» поверхностную корку и обеспечивают глубинное уплотнение);
• насыпных грунтов при строительстве дорог, дамб, аэродромов, промышленных площадок и других объектов.

Конструктивные особенности

Кулачковый валец — главный рабочий орган машины. На обечайке вальца расположены многочисленные кулачки (обычно 150 штук высотой около 100 мм), которые:

• проникают в толщу грунта, создавая локальные зоны уплотнения;
• разрушают капиллярные каналы в обводнённых грунтах, ускоряя водоотведение;
• обеспечивают сцепление с рыхлым и скользким материалом.

Шарнирно‑сочленённая рама повышает манёвренность и позволяет точно управлять машиной на сложных участках. Угол складывания полурам (±35°) и угол осцилляции (±12°) обеспечивают контакт вальца с неровной поверхностью без отрыва.

Гидростатический привод на передний валец и задние колёса гарантирует плавное регулирование скорости и высокую тягу. Система позволяет эффективно работать на подъёмах (до 48 % без вибрации).

Система вибрации с двумя амплитудами (высокая и низкая) даёт возможность подбирать режим уплотнения под тип грунта:

• высокая амплитуда — для начального рыхлого слоя;
• низкая амплитуда — для финишного доуплотнения.

Кабина и эргономика

Кабина оператора соответствует стандартам ROPS/FOPS (защита при опрокидывании и от падающих предметов). Ключевые элементы комфорта:

• панорамное остекление для полного обзора рабочей зоны;
• эргономичное регулируемое сиденье;
• система отопления и вентиляции;
• интуитивно понятная панель управления с индикацией режимов вибрации и хода;
• удобные отсеки для личных вещей и напитков.

Преимущества для подрядчика

• Универсальность: подходит для разных грунтов и климатических условий.
• Производительность: широкая полоса уплотнения (2,13 м) сокращает число проходов.
• Надёжность: компоненты Bomag рассчитаны на интенсивную эксплуатацию в тяжёлых условиях.
• Удобство обслуживания: точки ежедневного контроля сгруппированы и легкодоступны, а гидростатическая трансмиссия снижает износ механических узлов.
• Безопасность: современные тормозные системы (гидростатический рабочий тормоз и гидромеханический стояночный) обеспечивают контроль на уклонах.

Итог

Bomag BW 216 D‑40 с кулачковым вальцем — это сбалансированное решение для подрядчиков, которым требуется надёжная, манёвренная и производительная техника для качественного уплотнения грунтов на строительных площадках любого масштаба.

Навесное оборудование для Bomag BW 216 D‑40: разные вальцы

Гладкий валец (стандартная комплектация):

• Рабочая ширина: 2 130 мм.

• Диаметр вальца: 1 200 мм.

• Статическая линейная нагрузка: 31,5 кг/см.

• Материал обечайки: высокопрочная закалённая сталь с антикоррозийным покрытием.

• Вибрационная система: есть (частота 30–35 Гц, амплитуда 1,8–2,0 мм).

• Назначение: уплотнение песчаных и щебёночных оснований, асфальтобетонных смесей, гравия.

• Особенности: подходит для финального уплотнения и выравнивания поверхности.

Кулачковый валец (опция):

• Количество кулачков: 7 рядов.

• Высота кулачка: 180 мм.

• Шаг кулачков: 150 мм.

• Увеличение массы относительно гладкого вальца: +450 кг.

• Назначение: предварительное уплотнение связных и глинистых грунтов, в т. ч. с повышенной влажностью.

• Особенности: кулачки проникают в грунт, обеспечивая глубокое уплотнение за счёт «прокалывающего» эффекта.

Решётчатый валец (опция):

• Тип конструкции: сварная стальная решётка.

• Размер ячейки: 200×200 мм.

• Толщина прутьев решётки: 25 мм.

• Увеличение массы относительно гладкого вальца: +550 кг.

• Назначение: дробление комьев грунта, уплотнение грунтов с каменистыми включениями, скальных пород малой фракции.

• Особенности: комбинированное воздействие — уплотнение + механическое дробление.

Пневмоколёсный валец (комплект замены, опция):

• Количество колёс: 4 шт. (по два с каждой стороны).

• Ширина шины: 450 мм.

• Давление в шинах: регулируемое, 0,6–0,8 МПа.

• Назначение: уплотнение чувствительных к вибрации материалов, асфальтобетонных смесей с высоким содержанием битума.

• Особенности: равномерное распределение давления без разрушения структуры материала, снижение риска образования трещин.
